Production de lames minces avec le SystemAbele®
C'est plus vite, c'est plus sûr, ça donne des lames minces d'une qualité excellente
Et c'est rentable
Principe de fonctionnement
Principe
Préparation de l'échantillon, meulage d'un coté sur un anneau imprégné au diamant.
Collage sur un porte-objet.
Prenez la souris lame mince avec l'échantillon fermement fixé en dessous par la succion sous-vide et bougez-le sur la meule. Les entretoises de la souris lame mince glisseront sur les surfaces ultra-dures dès que l'épaisseur désirée soit atteinte. Ceci évite une réduction au delà de l'épaisseur desirée ou de la perte totale de l'échantillon d'une manière fiable.
Peut-être vous répétez cette opération avec une meule plus fine pour une lame mince encore plus fine ça y est!
Préparation d'une lame mince
Pour préparer une lame mince, procédez ainsi:
1
Prenez la souris lame mince dans votre main comme indiqué.
2
Actionnez le bouton-poussoir de la pompe à vide plusieurs fois sous l'eau ou de l'eau courant pour remplir le piston à vide avec de l'eau.
3
Agrippez le porte-objet et lâchez bouton-poussoir.
4
Le porte-objet est alors fermement fixé.
5
Tournez en arrière les entretoises.
6
Toutes les entretoises sont alors plan avec la partie inférieure de la souris lame mince.
7
Engagez un pair de tôles métalliques étalonnées.
8
Positionnez la souris lame mince, serrez le vis presseur central.
9
Le porte-objet repose alors sur les tôles métalliques étalonnés.
10
Ajustez les entretoises et sécurez-les avec les contre-écrous.
11
Meulez jusqu'à les entretoises évitent une meulage ultérieure.
12

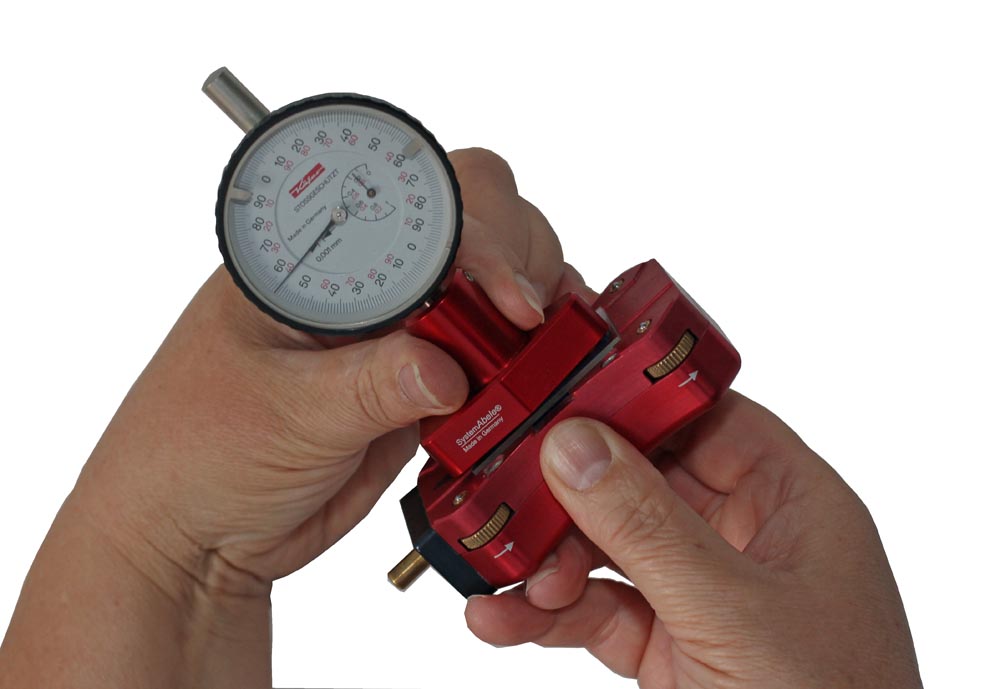

De temps en temps, vous pouvez contrôler l'épaisseur de la lame mince avec l'appareil de mesure.
13
Polissez la lame mince avec la petite souris de polissage à souhait.
